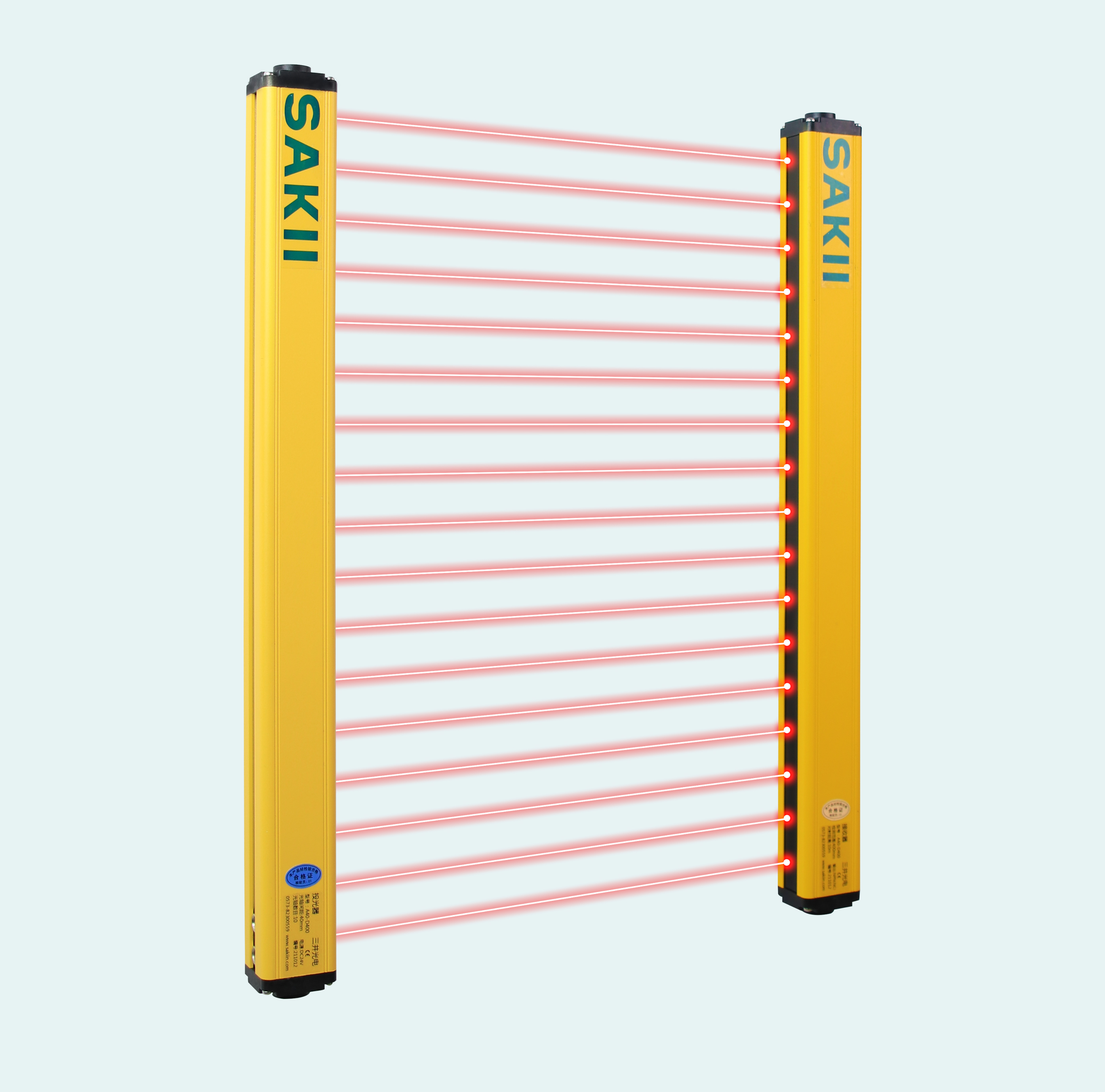

LA系列通用型安全光栅
源头厂家,欢迎来厂考察，订购热线：0573-82300559
◆ 采用光同步通讯方式,投光器与接收器无需同步线短接,接线更简单;同时也避免了对同步线的电磁干扰。
◆ 坚固的外壳,最薄处都有2.5mm(其他厂家基本2.0或1.5mm);内部器件全部点胶(很多厂家无此步骤),防撞防摔,可用于强震动场合。
◆ 独有的工艺：每个红外接收管上单独加装屏蔽管，防止外界光源干扰，可用于大功率焊接机或电厂等干扰较大的场合。
◆ 优质的注塑一体电缆，电缆都包含屏蔽防护网，成本更高。
◆ 我司引进国外技术,性能可靠。器件全部采用国际大厂原装正品，质量保证，可提供清单。
◆ 真正意义上的安全光幕，每80毫秒自检，符合国家各项电气标准，震动、电磁干扰、高低温检测后出厂，故障率极低。
源头厂家,欢迎来厂考察，订购热线：0573-82300559
◆ 采用光同步通讯方式,投光器与接收器无需同步线短接,接线更简单;同时也避免了对同步线的电磁干扰。
◆ 坚固的外壳,最薄处都有2.5mm(其他厂家基本2.0或1.5mm);内部器件全部点胶(很多厂家无此步骤),防撞防摔,可用于强震动场合。
◆ 独有的工艺：每个红外接收管上单独加装屏蔽管，防止外界光源干扰，可用于大功率焊接机或电厂等干扰较大的场合。
◆ 优质的注塑一体电缆，电缆都包含屏蔽防护网，成本更高。
◆ 我司引进国外技术,性能可靠。器件全部采用国际大厂原装正品，质量保证，可提供清单。
◆ 真正意义上的安全光幕，每80毫秒自检，符合国家各项电气标准，震动、电磁干扰、高低温检测后出厂，故障率极低。
LA系列通用型安全光栅购买要点介绍：
安全光栅又称安全光幕、光电保护器、光电保护装置、红外线光电护手等,主要用于冲压机等危险机器对操作人员的人身安全防护。
安全光幕是作业人员最重要防护手段之一,所以请购买真正带安全自检的安全光栅传感器,防止安全光幕本身出现故障导致意外发生。
1、交货周期：本公司LA系列光电保护器产品基本会库存备货，如无备货只需半小时组装及烧录程序即可。货期主要是出厂前检测及老化24-48小时，基本第二天或第三天发货，量大协商。
2、输出方式：双路NPN输出、双路PNP输出(安全光幕的安全标准为双路通光常闭输出)。注:冲压机专用需带控制器,继电器输出。
3、单套包含：投光器1只、接收器1只、电缆2条、说明书1份、安装配件1份、合格证1份。。
4、扫描方式：逐一扫描，并非所有红外灯同时点亮。光幕首先点亮第一个发射管，同时开启第一个接收管，判断第一光束是否遮光后关闭第一个发射管和接收管；等到第一组完全关闭后，再开启第二组红外发射管和接收管，以此类推直达所有光轴完成计算。所以光幕响应时间和光轴（光点）数量息息相关。
5、光源组成：采用850nm或940nm波长红外光,肉眼不可见光源(850nm只能见到发光点,不可见光线)。
LA系列通用型安全光幕的优势：
1、技术优势：LA系列通用型安全光幕采用国外先进技术进行设计,采用光同步通讯,性能优势明显以及能有效防止各种场合干扰,包含:抗电磁干扰、脉冲干扰、静电干扰、同步线被干扰、抗光干扰等。
2、质量优势：我公司产品红外对管采用台湾亿光公司产品,其余器件(连接器除外)全部采用进口器件,品质得到有效保障。主要采用:ST、TI、NXP、厚生、国巨、三星等国际大厂原装产品,并且采购最近批次的产品。
3、性能稳定：产品设计使用寿命8年,响应速度快,并且在各种场合都能稳定的使用。
4、防摔抗震：坚固的外壳,厚度最薄处都有2.5mm(其他厂家基本是2.0mm或1.5mm),可以有效防止使用过程中叉车等撞击；内部器件实现全部点胶(很多厂家无此步骤),防止运输过程中或者使用过程中被暴力摔坏。
5、航插加线：一般厂家是航空插头直接固定在光幕上面,我公司额外增加20厘米电缆后再焊接航空插头,此航空插头再与电缆上航空插头对插。此工艺成本高,工艺也更为复杂；但是有两个明显优势:一是安装时若碰到狭小的安装区域,安装人员更容易插拔；二是防止航空插头被撞坏,在实际使用中出现了太多航空插头被强力冲击的情况,航空插头因为是与塑料端盖连接的,常常连接处被撞断或者航空插头本身被撞坏,加多一段电缆再出航空插头可以明显的减少被撞坏的概率。
6、型号齐全：光幕常规长度可以从80mm到2560m；对射距离最远可以到35米；多种光轴间距可供选择。
7、售后无忧：产品三包期两年,在三包期内除人为损坏全部免费维修；三包期过后小问题免费维修重大问题仅收取成本费用。全国范围内可以实现有偿指导(江浙沪无偿上门)。
LA系列光同步安全光栅（光电保护器）外形尺寸图如下:
LA系列光同步安全光幕传感器参数表:
项目 | 参数 | |
适用规格 | 国际规格 | 2006/42/EC（机械标准）、2014/30/EU（电磁兼容标准）、EN61496-1:2013（机械电敏防护安全一般要求规定）、EN61496-2:2013（机械电敏防护-安全光幕防护装置（AOPD）规定）、ICE 61508-1(2、3、4)-（ed.2）（SIL 1）（电子/电气相关功能性安全的标准）、SIL 3 |
欧州(EU加盟) | CE | |
北美 | UL（C+US） | |
韩国KCs标志(注2) | 韩国的S认证相当于欧盟的CE | |
中国GB | GB/T 19436.1、 GB/T 19436.2、GB 4584-2007 | |
有效距离 | 分为0-2米、0.2-5米、0.3-10米、0.4-20米、0.5-35米五个档位 | |
光轴间距 | 10mm、 20mm、 40mm | |
对应的最小检测物体(分辨力) | 15mm、 25mm、 50mm | |
有效开口角 | 对射距离8米时：20°(红外管直径5mm) | |
电源电压 | DC10V--DC30V | |
控制输出 (OSSD1、OSSD2) | 输出型 | 双路NPN、双路PNP、继电器 |
最大负载电流 | 800 mA 以下*2 | |
残留电压（打开时） | ≤ 2.5V (默认 5 m电缆) | |
关闭时的电压 | ≤ 2V (默认 5 m电缆) | |
泄露电流 | ≤ 200 µA | |
最大负载容量 | 2.1 µF | |
负载连线电阻 | ≤ 3Ω（5米） | |
工作模式 | 所有光轴入光时ON,1光轴以上遮光时OFF(光幕传感器内部异常及同步信号异常时OFF) | |
保护电路 | 过压保护（限直流），浪涌保护，输出过载保护，短接虚焊保护（漏点）等 | |
反应时间 | ≤ 15毫秒 | |
辅助输出(AUX) (非安全输出) | AUX | 晶体管双路NPN（同报警输出电缆） |
错误输出 | ||
回程不保护灯输出 | 无（客户可在机械上设置回程不保护，属于特殊场合使用） | |
同步方式 | 光同步 | |
测试输入功能 | 对应最小尺寸相同直径的胶棒测3次：分别靠近投光器、接收器、正中位置。材料:胶棒、继电器。 | |
外部设备监控功能 | 配备（信号输出同报警输出） | |
应用指示灯功能 | 配备 | |
屏蔽功能 | 需定制 | |
重启功能 | 配备 | |
节能功能 | 配备 | |
污损度 | 在固定对射距离内，保障所有光轴入光即可。 | |
耐环境性 | 保护构造 | IP65。 |
使用环境温度 | ：-10~﹢55℃(注意不可结露、结冰)，保存时：-35~﹢60℃ | |
使用环境湿度 | 20%~85%RH、保存时：20%~85%RH | |
使用环境照明度 | 白炽灯：受光面照度5000LUX以下、太阳光：受光面照度20000LUX以下 | |
耐电压 | AC1,000V 1分钟有电部分全部与外壳之间 | |
绝缘电阻 | 100MΩ以上，基于DC500V的高阻表，有电部分全部与外壳之间 | |
耐振动 | 频率10~55Hz 多振幅0.75mm X，Y和Z方向各2小时 | |
耐冲击 | 加速度300m/s X2 ，Y和Z方向各3次 | |
安全侧故障率 | 安全电路设计，安全失效率趋近于0 | |
辅助系统类型 | 指示灯对光及故障显示 | |
T1(校准测试间隔) | 上电自动校准，自检间隔周期80ms | |
故障响应时间 | ≤ 15毫秒 | |
安全状态 | 所有光轴入光时ON,1光轴以上遮光时OFF(光幕内部异常及同步信号异常时O，OSSD 输出 双路NPN（通光常闭） | |
投光元件 | 红外调制光源（850nm或940nm） | |
材质 | 铝型材外壳，尼龙端盖 | |
连接方式 | 连接电缆（带航空插头） | |
电缆延长 | 3米或5米 | |
自保功能（自检功能吧） | 必备：安全自检功能，每隔80ms自检一次 | |
EDM（外部监控功能） | 同上面《外部设备监控功能》 | |
固定屏蔽功能 | 需定制 | |
货期 | 根据数量2~15天。30套以下做货1天，出厂检测前检测1~2天，共2-3天。 | |
备注（售前售后） | 三包期24个月，人为损坏及超出三包期收取成本费用。 | |
LA系列光同步安全光幕选型要素如下：
1、光轴间距：也叫光点间距，每两条光之间的间隔距离，光轴间距即为检测精度。LA系列光同步安全光栅光轴间距可选：10mm、20mm、40mm(其他可定制)；10mm可用于保护手指及大于手指的肢体部分，20mm可用于保护手掌及大于手掌的肢体部分，40mm可用于保护手臂及大于手臂的肢体部分。
2、检测范围：安全光栅很多时候时垂直于地面安装，所以也称保护高度，很多时候也大概说成光幕长度。
3、输出方式：NPN输出、PNP输出、继电器输出（继电器输出需要附带控制器，常用于冲压机）。
4、对射距离：LA系列距离最远35米,距离越远价格相对提高,对射距离分为:0-2米,0.2-5米,0.3-10米,0.4-20米,0.5-35米这5挡,请选择与实际安装距离符合的对射距离,光幕性能最优。
5、安装方式：背装支架安装方式、正装支架安装方式、侧装支架安装方式、冲压机专用Z型支架安装方式。
选 型 手 册
LA10系列选型表： 光轴间距10mm
光点间距 | 光点数 | 检测范围 (保护高度) | 背装外形总长 | 正装外形总长 | 型号: NPN输出 | 型号: PNP输出 | 型号: 继电器输出 (带内置控制器) |
10mm | 8 | 80mm | 150mm | 190mm | LA10-D□80-□-□ | LA10-G□80-□-□ | LA10-I□80-□-□ |
12 | 120mm | 190mm | 230mm | LA10-D□120-□-□ | LA10-G□120-□-□ | LA10-I□120-□-□ | |
16 | 160mm | 230mm | 270mm | LA10-D□160-□-□ | LA10-G□160-□-□ | LA10-I□160-□-□ | |
20 | 200mm | 270mm | 310mm | LA10-D□200-□-□ | LA10-G□200-□-□ | LA10-I□200-□-□ | |
24 | 240mm | 310mm | 350mm | LA10-D□240-□-□ | LA10-G□240-□-□ | LA10-I□240-□-□ | |
28 | 280mm | 350mm | 390mm | LA10-D□280-□-□ | LA10-G□280-□-□ | LA10-I□280-□-□ | |
32 | 320mm | 390mm | 430mm | LA10-D□320-□-□ | LA10-G□320-□-□ | LA10-I□320-□-□ | |
36 | 360mm | 430mm | 470mm | LA10-D□360-□-□ | LA10-G□360-□-□ | LA10-I□360-□-□ | |
40 | 400mm | 470mm | 510mm | LA10-D□400-□-□ | LA10-G□400-□-□ | LA10-I□400-□-□ | |
44 | 440mm | 510mm | 550mm | LA10-D□440-□-□ | LA10-G□440-□-□ | LA10-I□440-□-□ | |
48 | 480mm | 550mm | 590mm | LA10-D□480-□-□ | LA10-G□480-□-□ | LA10-I□480-□-□ | |
52 | 520mm | 590mm | 630mm | LA10-D□520-□-□ | LA10-G□520-□-□ | LA10-I□520-□-□ | |
56 | 560mm | 630mm | 670mm | LA10-D□560-□-□ | LA10-G□560-□-□ | LA10-I□560-□-□ | |
60 | 600mm | 670mm | 710mm | LA10-D□600-□-□ | LA10-G□600-□-□ | LA10-I□600-□-□ | |
64 | 640mm | 710mm | 750mm | LA10-D□640-□-□ | LA10-G□640-□-□ | LA10-I□640-□-□ | |
68 | 680mm | 750mm | 790mm | LA10-D□680-□-□ | LA10-G□680-□-□ | LA10-I□680-□-□ | |
72 | 720mm | 790mm | 830mm | LA10-D□720-□-□ | LA10-G□720-□-□ | LA10-I□720-□-□ | |
76 | 760mm | 830mm | 870mm | LA10-D□760-□-□ | LA10-G□760-□-□ | LA10-I□760-□-□ | |
80 | 800mm | 870mm | 910mm | LA10-D□800-□-□ | LA10-G□800-□-□ | LA10-I□800-□-□ | |
84 | 840mm | 910mm | 950mm | LA10-D□840-□-□ | LA10-G□840-□-□ | LA10-I□840-□-□ | |
88 | 880mm | 950mm | 990mm | LA10-D□880-□-□ | LA10-G□880-□-□ | LA10-I□880-□-□ | |
92 | 920mm | 990mm | 1030mm | LA10-D□920-□-□ | LA10-G□920-□-□ | LA10-I□920-□-□ | |
96 | 960mm | 1030mm | 1070mm | LA10-D□960-□-□ | LA10-G□960-□-□ | LA10-I□960-□-□ | |
100 | 1000mm | 1070mm | 1110mm | LA10-D□1000-□-□ | LA10-G□1000-□-□ | LA10-I□1000-□-□ | |
104 | 1040mm | 1110mm | 1150mm | LA10-D□1040-□-□ | LA10-G□1040-□-□ | LA10-I□1040-□-□ | |
108 | 1080mm | 1150mm | 1190mm | LA10-D□1080-□-□ | LA10-G□1080-□-□ | LA10-I□1080-□-□ | |
112 | 1120mm | 1190mm | 1230mm | LA10-D□1120-□-□ | LA10-G□1120-□-□ | LA10-I□1120-□-□ | |
116 | 1160mm | 1230mm | 1270mm | LA10-D□1160-□-□ | LA10-G□1160-□-□ | LA10-I□1160-□-□ | |
120 | 1200mm | 1270mm | 1310mm | LA10-D□1200-□-□ | LA10-G□1200-□-□ | LA10-I□1200-□-□ | |
124 | 1240mm | 1310mm | 1350mm | LA10-D□1240-□-□ | LA10-G□1240-□-□ | LA10-I□1240-□-□ | |
128 | 1280mm | 1350mm | 1390mm | LA10-D□1280-□-□ | LA10-G□1280-□-□ | LA10-I□1280-□-□ | |
132 | 1320mm | 1390mm | 1430mm | LA10-D□1320-□-□ | LA10-G□1320-□-□ | LA10-I□1320-□-□ | |
136 | 1360mm | 1430mm | 1470mm | LA10-D□1360-□-□ | LA10-G□1360-□-□ | LA10-I□1360-□-□ | |
140 | 1400mm | 1470mm | 1510mm | LA10-D□1400-□-□ | LA10-G□1400-□-□ | LA10-I□1400-□-□ | |
144 | 1440mm | 1510mm | 1550mm | LA10-D□1440-□-□ | LA10-G□1440-□-□ | LA10-I□1440-□-□ | |
148 | 1480mm | 1550mm | 1590mm | LA10-D□1480-□-□ | LA10-G□1480-□-□ | LA10-I□1480-□-□ | |
152 | 1520mm | 1590mm | 1630mm | LA10-D□1520-□-□ | LA10-G□1520-□-□ | LA10-I□1520-□-□ | |
156 | 1560mm | 1630mm | 1670mm | LA10-D□1560-□-□ | LA10-G□1560-□-□ | LA10-I□1560-□-□ | |
160 | 1600mm | 1670mm | 1710mm | LA10-D□1600-□-□ | LA10-G□1600-□-□ | LA10-I□1600-□-□ | |
164 | 1640mm | 1710mm | 1750mm | LA10-D□1640-□-□ | LA10-G□1640-□-□ | LA10-I□1640-□-□ | |
168 | 1680mm | 1750mm | 1790mm | LA10-D□1680-□-□ | LA10-G□1680-□-□ | LA10-I□1680-□-□ | |
172 | 1720mm | 1790mm | 1830mm | LA10-D□1720-□-□ | LA10-G□1720-□-□ | LA10-I□1720-□-□ | |
176 | 1760mm | 1830mm | 1870mm | LA10-D□1760-□-□ | LA10-G□1760-□-□ | LA10-I□1760-□-□ | |
180 | 1800mm | 1870mm | 1910mm | LA10-D□1800-□-□ | LA10-G□1800-□-□ | LA10-I□1800-□-□ | |
184 | 1840mm | 1910mm | 1950mm | LA10-D□1840-□-□ | LA10-G□1840-□-□ | LA10-I□1840-□-□ | |
188 | 1880mm | 1950mm | 1990mm | LA10-D□1880-□-□ | LA10-G□1880-□-□ | LA10-I□1880-□-□ | |
192 | 1920mm | 1990mm | 2030mm | LA10-D□1920-□-□ | LA10-G□1920-□-□ | LA10-I□1920-□-□ | |
196 | 1960mm | 2030mm | 2070mm | LA10-D□1960-□-□ | LA10-G□1960-□-□ | LA10-I□1960-□-□ | |
200 | 2000mm | 2070mm | 2110mm | LA10-D□2000-□-□ | LA10-G□2000-□-□ | LA10-I□2000-□-□ | |
204 | 2040mm | 2110mm | 2150mm | LA10-D□2040-□-□ | LA10-G□2040-□-□ | LA10-I□2040-□-□ | |
208 | 2080mm | 2150mm | 2190mm | LA10-D□2080-□-□ | LA10-G□2080-□-□ | LA10-I□2080-□-□ | |
212 | 2120mm | 2190mm | 2230mm | LA10-D□2120-□-□ | LA10-G□2120-□-□ | LA10-I□2120-□-□ | |
216 | 2160mm | 2230mm | 2270mm | LA10-D□2160-□-□ | LA10-G□2160-□-□ | LA10-I□2160-□-□ | |
220 | 2200mm | 2270mm | 2310mm | LA10-D□2200-□-□ | LA10-G□2200-□-□ | LA10-I□2200-□-□ | |
224 | 2240mm | 2310mm | 2350mm | LA10-D□2240-□-□ | LA10-G□2240-□-□ | LA10-I□2240-□-□ | |
228 | 2280mm | 2350mm | 2390mm | LA10-D□2280-□-□ | LA10-G□2280-□-□ | LA10-I□2280-□-□ | |
232 | 2320mm | 2390mm | 2430mm | LA10-D□2320-□-□ | LA10-G□2320-□-□ | LA10-I□2320-□-□ | |
236 | 2360mm | 2430mm | 2470mm | LA10-D□2360-□-□ | LA10-G□2360-□-□ | LA10-I□2360-□-□ | |
240 | 2400mm | 2470mm | 2510mm | LA10-D□2400-□-□ | LA10-G□2400-□-□ | LA10-I□2400-□-□ | |
244 | 2440mm | 2510mm | 2550mm | LA10-D□2440-□-□ | LA10-G□2440-□-□ | LA10-I□2440-□-□ | |
248 | 2480mm | 2550mm | 2590mm | LA10-D□2480-□-□ | LA10-G□2480-□-□ | LA10-I□2480-□-□ | |
252 | 2520mm | 2590mm | 2630mm | LA10-D□2520-□-□ | LA10-G□2520-□-□ | LA10-I□2520-□-□ | |
256 | 2560mm | 2630mm | 2670mm | LA10-D□2560-□-□ | LA10-G□2560-□-□ | LA10-I□2560-□-□ |
LA20系列选型表： 光轴间距20mm
光点间距 | 光点数 | 检测范围 (保护高度) | 背装外形总长 | 正装外形总长 | 型号: NPN输出 | 型号: PNP输出 | 型号: 继电器输出 (带内置控制器) |
20mm | 4 | 80mm | 150mm | 190mm | LA20-D□80-□-□ | LA20-G□80-□-□ | LA20-I□80-□-□ |
6 | 120mm | 190mm | 230mm | LA20-D□120-□-□ | LA20-G□120-□-□ | LA20-I□120-□-□ | |
8 | 160mm | 230mm | 270mm | LA20-D□160-□-□ | LA20-G□160-□-□ | LA20-I□160-□-□ | |
10 | 200mm | 270mm | 310mm | LA20-D□200-□-□ | LA20-G□200-□-□ | LA20-I□200-□-□ | |
12 | 240mm | 310mm | 350mm | LA20-D□240-□-□ | LA20-G□240-□-□ | LA20-I□240-□-□ | |
14 | 280mm | 350mm | 390mm | LA20-D□280-□-□ | LA20-G□280-□-□ | LA20-I□280-□-□ | |
16 | 320mm | 390mm | 430mm | LA20-D□320-□-□ | LA20-G□320-□-□ | LA20-I□320-□-□ | |
18 | 360mm | 430mm | 470mm | LA20-D□360-□-□ | LA20-G□360-□-□ | LA20-I□360-□-□ | |
20 | 400mm | 470mm | 510mm | LA20-D□400-□-□ | LA20-G□400-□-□ | LA20-I□400-□-□ | |
22 | 440mm | 510mm | 550mm | LA20-D□440-□-□ | LA20-G□440-□-□ | LA20-I□440-□-□ | |
24 | 480mm | 550mm | 590mm | LA20-D□480-□-□ | LA20-G□480-□-□ | LA20-I□480-□-□ | |
26 | 520mm | 590mm | 630mm | LA20-D□520-□-□ | LA20-G□520-□-□ | LA20-I□520-□-□ | |
28 | 560mm | 630mm | 670mm | LA20-D□560-□-□ | LA20-G□560-□-□ | LA20-I□560-□-□ | |
30 | 600mm | 670mm | 710mm | LA20-D□600-□-□ | LA20-G□600-□-□ | LA20-I□600-□-□ | |
32 | 640mm | 710mm | 750mm | LA20-D□640-□-□ | LA20-G□640-□-□ | LA20-I□640-□-□ | |
34 | 680mm | 750mm | 790mm | LA20-D□680-□-□ | LA20-G□680-□-□ | LA20-I□680-□-□ | |
36 | 720mm | 790mm | 830mm | LA20-D□720-□-□ | LA20-G□720-□-□ | LA20-I□720-□-□ | |
38 | 760mm | 830mm | 870mm | LA20-D□760-□-□ | LA20-G□760-□-□ | LA20-I□760-□-□ | |
40 | 800mm | 870mm | 910mm | LA20-D□800-□-□ | LA20-G□800-□-□ | LA20-I□800-□-□ | |
42 | 840mm | 910mm | 950mm | LA20-D□840-□-□ | LA20-G□840-□-□ | LA20-I□840-□-□ | |
44 | 880mm | 950mm | 990mm | LA20-D□880-□-□ | LA20-G□880-□-□ | LA20-I□880-□-□ | |
46 | 920mm | 990mm | 1030mm | LA20-D□920-□-□ | LA20-G□920-□-□ | LA20-I□920-□-□ | |
48 | 960mm | 1030mm | 1070mm | LA20-D□960-□-□ | LA20-G□960-□-□ | LA20-I□960-□-□ | |
50 | 1000mm | 1070mm | 1110mm | LA20-D□1000-□-□ | LA20-G□1000-□-□ | LA20-I□1000-□-□ | |
52 | 1040mm | 1110mm | 1150mm | LA20-D□1040-□-□ | LA20-G□1040-□-□ | LA20-I□1040-□-□ | |
54 | 1080mm | 1150mm | 1190mm | LA20-D□1080-□-□ | LA20-G□1080-□-□ | LA20-I□1080-□-□ | |
56 | 1120mm | 1190mm | 1230mm | LA20-D□1120-□-□ | LA20-G□1120-□-□ | LA20-I□1120-□-□ | |
58 | 1160mm | 1230mm | 1270mm | LA20-D□1160-□-□ | LA20-G□1160-□-□ | LA20-I□1160-□-□ | |
60 | 1200mm | 1270mm | 1310mm | LA20-D□1200-□-□ | LA20-G□1200-□-□ | LA20-I□1200-□-□ | |
62 | 1240mm | 1310mm | 1350mm | LA20-D□1240-□-□ | LA20-G□1240-□-□ | LA20-I□1240-□-□ | |
64 | 1280mm | 1350mm | 1390mm | LA20-D□1280-□-□ | LA20-G□1280-□-□ | LA20-I□1280-□-□ | |
66 | 1320mm | 1390mm | 1430mm | LA20-D□1320-□-□ | LA20-G□1320-□-□ | LA20-I□1320-□-□ | |
68 | 1360mm | 1430mm | 1470mm | LA20-D□1360-□-□ | LA20-G□1360-□-□ | LA20-I□1360-□-□ | |
70 | 1400mm | 1470mm | 1510mm | LA20-D□1400-□-□ | LA20-G□1400-□-□ | LA20-I□1400-□-□ | |
72 | 1440mm | 1510mm | 1550mm | LA20-D□1440-□-□ | LA20-G□1440-□-□ | LA20-I□1440-□-□ | |
74 | 1480mm | 1550mm | 1590mm | LA20-D□1480-□-□ | LA20-G□1480-□-□ | LA20-I□1480-□-□ | |
76 | 1520mm | 1590mm | 1630mm | LA20-D□1520-□-□ | LA20-G□1520-□-□ | LA20-I□1520-□-□ | |
78 | 1560mm | 1630mm | 1670mm | LA20-D□1560-□-□ | LA20-G□1560-□-□ | LA20-I□1560-□-□ | |
80 | 1600mm | 1670mm | 1710mm | LA20-D□1600-□-□ | LA20-G□1600-□-□ | LA20-I□1600-□-□ | |
82 | 1640mm | 1710mm | 1750mm | LA20-D□1640-□-□ | LA20-G□1640-□-□ | LA20-I□1640-□-□ | |
84 | 1680mm | 1750mm | 1790mm | LA20-D□1680-□-□ | LA20-G□1680-□-□ | LA20-I□1680-□-□ | |
86 | 1720mm | 1790mm | 1830mm | LA20-D□1720-□-□ | LA20-G□1720-□-□ | LA20-I□1720-□-□ | |
88 | 1760mm | 1830mm | 1870mm | LA20-D□1760-□-□ | LA20-G□1760-□-□ | LA20-I□1760-□-□ | |
90 | 1800mm | 1870mm | 1910mm | LA20-D□1800-□-□ | LA20-G□1800-□-□ | LA20-I□1800-□-□ | |
92 | 1840mm | 1910mm | 1950mm | LA20-D□1840-□-□ | LA20-G□1840-□-□ | LA20-I□1840-□-□ | |
94 | 1880mm | 1950mm | 1990mm | LA20-D□1880-□-□ | LA20-G□1880-□-□ | LA20-I□1880-□-□ | |
96 | 1920mm | 1990mm | 2030mm | LA20-D□1920-□-□ | LA20-G□1920-□-□ | LA20-I□1920-□-□ | |
98 | 1960mm | 2030mm | 2070mm | LA20-D□1960-□-□ | LA20-G□1960-□-□ | LA20-I□1960-□-□ | |
100 | 2000mm | 2070mm | 2110mm | LA20-D□2000-□-□ | LA20-G□2000-□-□ | LA20-I□2000-□-□ | |
102 | 2040mm | 2110mm | 2150mm | LA20-D□2040-□-□ | LA20-G□2040-□-□ | LA20-I□2040-□-□ | |
104 | 2080mm | 2150mm | 2190mm | LA20-D□2080-□-□ | LA20-G□2080-□-□ | LA20-I□2080-□-□ | |
106 | 2120mm | 2190mm | 2230mm | LA20-D□2120-□-□ | LA20-G□2120-□-□ | LA20-I□2120-□-□ | |
108 | 2160mm | 2230mm | 2270mm | LA20-D□2160-□-□ | LA20-G□2160-□-□ | LA20-I□2160-□-□ | |
110 | 2200mm | 2270mm | 2310mm | LA20-D□2200-□-□ | LA20-G□2200-□-□ | LA20-I□2200-□-□ | |
112 | 2240mm | 2310mm | 2350mm | LA20-D□2240-□-□ | LA20-G□2240-□-□ | LA20-I□2240-□-□ | |
114 | 2280mm | 2350mm | 2390mm | LA20-D□2280-□-□ | LA20-G□2280-□-□ | LA20-I□2280-□-□ | |
116 | 2320mm | 2390mm | 2430mm | LA20-D□2320-□-□ | LA20-G□2320-□-□ | LA20-I□2320-□-□ | |
118 | 2360mm | 2430mm | 2470mm | LA20-D□2360-□-□ | LA20-G□2360-□-□ | LA20-I□2360-□-□ | |
120 | 2400mm | 2470mm | 2510mm | LA20-D□2400-□-□ | LA20-G□2400-□-□ | LA20-I□2400-□-□ | |
122 | 2440mm | 2510mm | 2550mm | LA20-D□2440-□-□ | LA20-G□2440-□-□ | LA20-I□2440-□-□ | |
124 | 2480mm | 2550mm | 2590mm | LA20-D□2480-□-□ | LA20-G□2480-□-□ | LA20-I□2480-□-□ | |
126 | 2520mm | 2590mm | 2630mm | LA20-D□2520-□-□ | LA20-G□2520-□-□ | LA20-I□2520-□-□ | |
128 | 2560mm | 2630mm | 2670mm | LA20-D□2560-□-□ | LA20-G□2560-□-□ | LA20-I□2560-□-□ |
LA40系列选型表： 光轴间距40mm
光点间距 | 光点数 | 检测范围 (保护高度) | 背装外形总长 | 正装外形总长 | 型号: NPN输出 | 型号: PNP输出 | 型号: 继电器输出 (带内置式控制器) |
40mm | 2 | 80mm | 150mm | 190mm | LA40-D□80-□-□ | LA40-G□80-□-□ | LA40-I□80-□-□ |
4 | 160mm | 230mm | 270mm | LA40-D□160-□-□ | LA40-G□160-□-□ | LA40-I□160-□-□ | |
6 | 240mm | 310mm | 350mm | LA40-D□240-□-□ | LA40-G□240-□-□ | LA40-I□240-□-□ | |
8 | 320mm | 390mm | 430mm | LA40-D□320-□-□ | LA40-G□320-□-□ | LA40-I□320-□-□ | |
10 | 400mm | 470mm | 510mm | LA40-D□400-□-□ | LA40-G□400-□-□ | LA40-I□400-□-□ | |
12 | 480mm | 550mm | 590mm | LA40-D□480-□-□ | LA40-G□480-□-□ | LA40-I□480-□-□ | |
14 | 560mm | 630mm | 670mm | LA40-D□560-□-□ | LA40-G□560-□-□ | LA40-I□560-□-□ | |
16 | 640mm | 710mm | 750mm | LA40-D□640-□-□ | LA40-G□640-□-□ | LA40-I□640-□-□ | |
18 | 720mm | 790mm | 830mm | LA40-D□720-□-□ | LA40-G□720-□-□ | LA40-I□720-□-□ | |
20 | 800mm | 870mm | 910mm | LA40-D□800-□-□ | LA40-G□800-□-□ | LA40-I□800-□-□ | |
22 | 880mm | 950mm | 990mm | LA40-D□880-□-□ | LA40-G□880-□-□ | LA40-I□880-□-□ | |
24 | 960mm | 1030mm | 1070mm | LA40-D□960-□-□ | LA40-G□960-□-□ | LA40-I□960-□-□ | |
26 | 1040mm | 1110mm | 1150mm | LA40-D□1040-□-□ | LA40-G□1040-□-□ | LA40-I□1040-□-□ | |
28 | 1120mm | 1190mm | 1230mm | LA40-D□1120-□-□ | LA40-G□1120-□-□ | LA40-I□1120-□-□ | |
30 | 1200mm | 1270mm | 1310mm | LA40-D□1200-□-□ | LA40-G□1200-□-□ | LA40-I□1200-□-□ | |
32 | 1280mm | 1350mm | 1390mm | LA40-D□1280-□-□ | LA40-G□1280-□-□ | LA40-I□1280-□-□ | |
34 | 1360mm | 1430mm | 1470mm | LA40-D□1360-□-□ | LA40-G□1360-□-□ | LA40-I□1360-□-□ | |
36 | 1440mm | 1510mm | 1550mm | LA40-D□1440-□-□ | LA40-G□1440-□-□ | LA40-I□1440-□-□ | |
38 | 1520mm | 1590mm | 1630mm | LA40-D□1520-□-□ | LA40-G□1520-□-□ | LA40-I□1520-□-□ | |
40 | 1600mm | 1670mm | 1710mm | LA40-D□1600-□-□ | LA40-G□1600-□-□ | LA40-I□1600-□-□ | |
42 | 1680mm | 1750mm | 1790mm | LA40-D□1680-□-□ | LA40-G□1680-□-□ | LA40-I□1680-□-□ | |
44 | 1760mm | 1830mm | 1870mm | LA40-D□1760-□-□ | LA40-G□1760-□-□ | LA40-I□1760-□-□ | |
46 | 1840mm | 1910mm | 1950mm | LA40-D□1840-□-□ | LA40-G□1840-□-□ | LA40-I□1840-□-□ | |
48 | 1920mm | 1990mm | 2030mm | LA40-D□1920-□-□ | LA40-G□1920-□-□ | LA40-I□1920-□-□ | |
50 | 2000mm | 2070mm | 2110mm | LA40-D□2000-□-□ | LA40-G□2000-□-□ | LA40-I□2000-□-□ | |
52 | 2080mm | 2150mm | 2190mm | LA40-D□2080-□-□ | LA40-G□2080-□-□ | LA40-I□2080-□-□ | |
54 | 2160mm | 2230mm | 2270mm | LA40-D□2160-□-□ | LA40-G□2160-□-□ | LA40-I□2160-□-□ | |
56 | 2240mm | 2310mm | 2350mm | LA40-D□2240-□-□ | LA40-G□2240-□-□ | LA40-I□2240-□-□ | |
58 | 2320mm | 2390mm | 2430mm | LA40-D□2320-□-□ | LA40-G□2320-□-□ | LA40-I□2320-□-□ | |
60 | 2400mm | 2470mm | 2510mm | LA40-D□2400-□-□ | LA40-G□2400-□-□ | LA40-I□2400-□-□ | |
62 | 2480mm | 2550mm | 2590mm | LA40-D□2480-□-□ | LA40-G□2480-□-□ | LA40-I□2480-□-□ | |
64 | 2560mm | 2630mm | 2670mm | LA40-D□2560-□-□ | LA40-G□2560-□-□ | LA40-I□2560-□-□ |
