MI系列小型测量光幕（小型测量光栅）

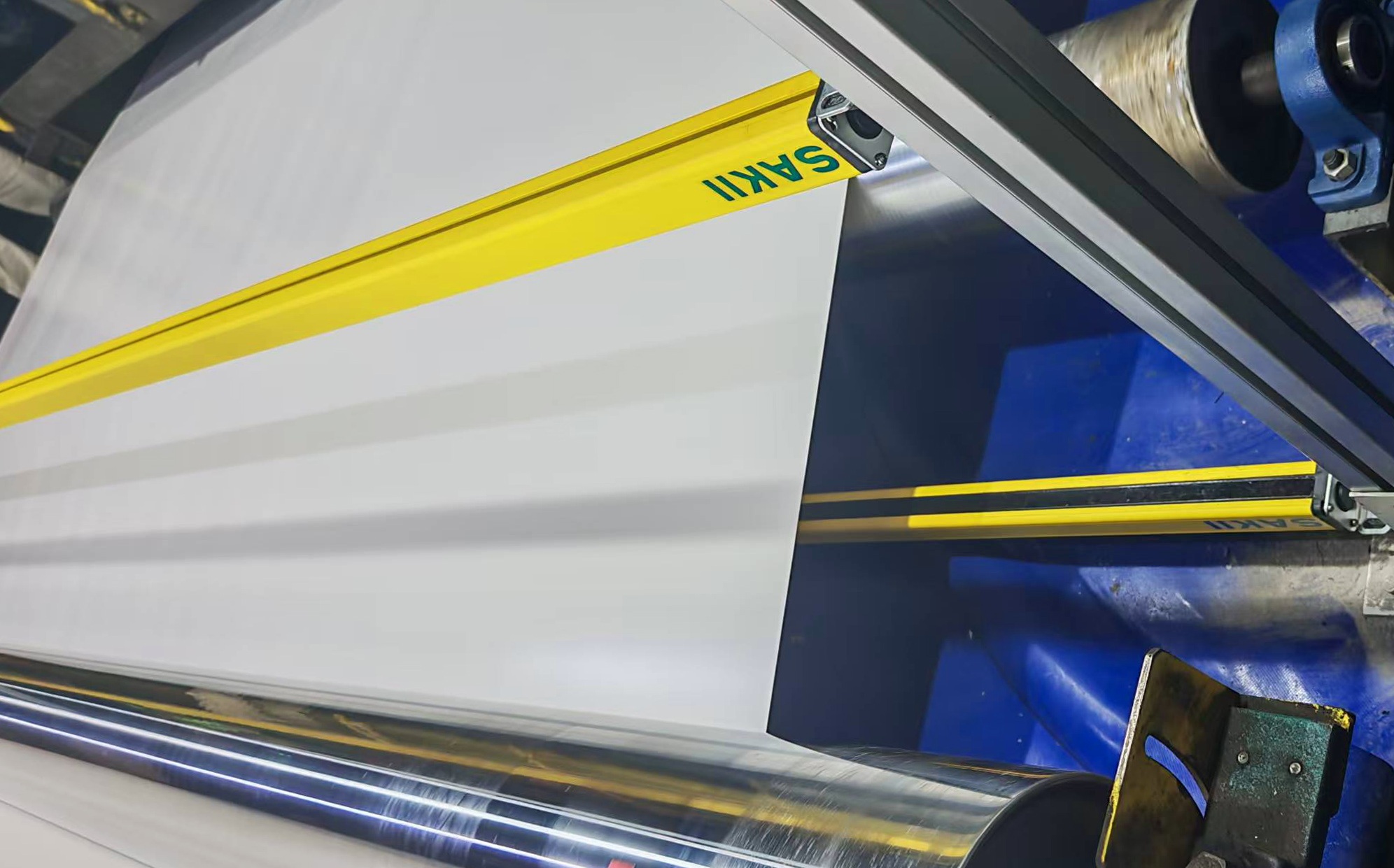

MI系列小尺寸测量光幕

源头厂家，欢迎来厂考察，订购热线：0573-82300559
‍◆ 小尺寸，截面尺寸仅为：25*25mm,可定做超薄型厚度为13mm，节省安装空间。
◆ 多种固定方式，安装方便快捷，多用于闸机等。
◆ 抗电磁、光干扰能力强，1.5mm铝外壳。
◆ LED指示工作及故障状态，接线简单。

市场价：￥ 0.00

价格：￥ 0.00

光轴间距：

信号输出：

发货时间：

测量光幕基础要点介绍：

1、交货周期：本公司测量光幕产品基本会库存备货，只需半小时组装及烧录程序即可。货期主要是需要出厂前检测及老化24-48小时，货期基本第二天或第三天发货，量大协商。

2、输出方式：RS485输出。

3、光点间距：约等于测量精度,可选:10mm、20mm、40mm（其他可定做）。

4、扫描方式：测量光幕扫描方式为逐一扫描，并非所有红外灯同时点亮。光幕首先点亮第一个发射管，同时开启第一个接收管，判断第一光束是否遮光后关闭第一个发射管和接收管；等到第一组完全关闭后，再开启第二组红外发射管和接收管，以此类推直达所有光轴完成计算。所以光幕响应时间和光轴（光点）数量息息相关。

5、响应时间：MI系列测量光幕根据光轴（光点）数量计算响应时间，每一个光轴默认80—200微秒，客户无要求时默认200，客户要求快速响应时默认80或100微秒。假如一套光幕50个光点，常规情况下则本光幕响应时间为：200*50=10000微秒即10毫秒；快速响应情况下则本光幕响应时间为：80*50=4000微秒即4毫秒；RS485通讯输出时则需要加上通讯时间。

6、单套包含：投光器1只、接收器1只、电缆2条、说明书1份、安装配件1份、合格证1份。

MI系列测量光幕的优势：

1、技术优势：MI系列测量光幕采用国外先进技术进行设计,线同步通讯方式。性能较优，有效防止各种场合干扰,包含:抗电磁干扰、脉冲干扰、静电干扰、同步线被干扰、抗光干扰等。

2、质量优势：我公司产品红外对管采用台湾亿光公司产品,其余器件(连接器除外)全部采用进口器件,品质得到有效保障。主要采用:ST、TI、NXP、厚生、国巨、三星等国际大厂原装产品,并且采购最近批次的产品。

3、性能稳定：产品设计使用寿命8年,响应速度快,。

4、航插加线：一般厂家是航空插头直接固定在光幕上面,我公司额外增加20厘米电缆后再焊接航空插头,此航空插头再与电缆上航空插头对插。此工艺成本高,工艺也更为复杂；但是有两个明显优势:一是安装时若碰到狭小的安装区域,安装人员更容易插拔；二是防止航空插头被撞坏,在实际使用中出现了太多航空插头被强力冲击的情况,航空插头因为是与塑料端盖连接的,常常连接处被撞断或者航空插头本身被撞坏,加多一段电缆再出航空插头可以明显的减少被撞坏的概率。

5、售后无忧：产品三包期两年,在三包期内除人为损坏全部免费维修；三包期过后小问题免费维修重大问题仅收取成本费用。全国范围内可以实现有偿指导(江浙沪无偿上门)。

MI系列小尺寸测量光幕外形尺寸图如下:

测量光幕传感器选型要素如下：

1、光轴间距：也叫光点间距，每两条光之间的间隔距离，每个发光源在电路板上是固定焊接的，所以光轴间距和精度及产品价格息息相关。MI系列测量光栅传感器光轴间距可选：20mm、40mm(其他可定制)。

2、检测范围：很多时候也大概说成光幕长度，检测范围+盲区+端盖+支架长度=测量光幕外形总长，MI系列盲区为20mm，上下端盖总厚度为20mm，正装支架还需要加上28mm，具体请看尺寸图。

3、输出方式：RS485输出、NPN输出、PNP输出（其他输出方式需定做）。

4、对射距离：投光器与接收器之间安装的距离。在生产过程中厂家会根据客户使用要求具体调整对射距离，增加客户使用体验度，如不选择我公司默认：0-2米。

5、安装方式：背装支架安装方式、正装支架安装方式、侧装支架安装方式。

选型手册

MI20系列选型表：光轴间距20mm

光点间距	光点数	测量范围	背装外形总长	正装外形总长	型号: RS485输出	型号: NPN输出	型号: PNP输出
20mm	4	80mm	120mm	148mm	MI20-S80-□	MI20-D80-□	MI20-G80-□
	6	120mm	160mm	188mm	MI20-S120-□	MI20-D120-□	MI20-G120-□
	8	160mm	200mm	228mm	MI20-S160-□	MI20-D160-□	MI20-G160-□
	10	200mm	240mm	268mm	MI20-S200-□	MI20-D200-□	MI20-G200-□
	12	240mm	280mm	308mm	MI20-S240-□	MI20-D240-□	MI20-G240-□
	14	280mm	320mm	348mm	MI20-S280-□	MI20-D280-□	MI20-G280-□
	16	320mm	360mm	388mm	MI20-S320-□	MI20-D320-□	MI20-G320-□
	18	360mm	400mm	428mm	MI20-S360-□	MI20-D360-□	MI20-G360-□
	20	400mm	440mm	468mm	MI20-S400-□	MI20-D400-□	MI20-G400-□
	22	440mm	480mm	508mm	MI20-S440-□	MI20-D440-□	MI20-G440-□
	24	480mm	520mm	548mm	MI20-S480-□	MI20-D480-□	MI20-G480-□
	26	520mm	560mm	588mm	MI20-S520-□	MI20-D520-□	MI20-G520-□
	28	560mm	600mm	628mm	MI20-S560-□	MI20-D560-□	MI20-G560-□
	30	600mm	640mm	668mm	MI20-S600-□	MI20-D600-□	MI20-G600-□
	32	640mm	680mm	708mm	MI20-S640-□	MI20-D640-□	MI20-G640-□
	34	680mm	720mm	748mm	MI20-S680-□	MI20-D680-□	MI20-G680-□
	36	720mm	760mm	788mm	MI20-S720-□	MI20-D720-□	MI20-G720-□
	38	760mm	800mm	828mm	MI20-S760-□	MI20-D760-□	MI20-G760-□
	40	800mm	840mm	868mm	MI20-S800-□	MI20-D800-□	MI20-G800-□
	42	840mm	880mm	908mm	MI20-S840-□	MI20-D840-□	MI20-G840-□
	44	880mm	920mm	948mm	MI20-S880-□	MI20-D880-□	MI20-G880-□
	46	920mm	960mm	988mm	MI20-S920-□	MI20-D920-□	MI20-G920-□
	48	960mm	1000mm	1028mm	MI20-S960-□	MI20-D960-□	MI20-G960-□
	50	1000mm	1040mm	1068mm	MI20-S1000-□	MI20-D1000-□	MI20-G1000-□
	52	1040mm	1080mm	1108mm	MI20-S1040-□	MI20-D1040-□	MI20-G1040-□
	54	1080mm	1120mm	1148mm	MI20-S1080-□	MI20-D1080-□	MI20-G1080-□
	56	1120mm	1160mm	1188mm	MI20-S1120-□	MI20-D1120-□	MI20-G1120-□
	58	1160mm	1200mm	1228mm	MI20-S1160-□	MI20-D1160-□	MI20-G1160-□
	60	1200mm	1240mm	1268mm	MI20-S1200-□	MI20-D1200-□	MI20-G1200-□

MI40系列选型表：光轴间距40mm

光点间距	光点数	测量范围	背装外形总长	正装外形总长	型号: RS485输出	型号: NPN输出	型号: PNP输出
40mm	2	80mm	120mm	148mm	MI20-S80-□	MI20-D80-□	MI20-G80-□
	4	160mm	200mm	228mm	MI20-S160-□	MI20-D160-□	MI20-G160-□
	6	240mm	280mm	308mm	MI20-S240-□	MI20-D240-□	MI20-G240-□
	8	320mm	360mm	388mm	MI20-S320-□	MI20-D320-□	MI20-G320-□
	10	400mm	440mm	468mm	MI20-S400-□	MI20-D400-□	MI20-G400-□
	12	480mm	520mm	548mm	MI20-S480-□	MI20-D480-□	MI20-G480-□
	14	560mm	600mm	628mm	MI20-S560-□	MI20-D560-□	MI20-G560-□
	16	640mm	680mm	708mm	MI20-S640-□	MI20-D640-□	MI20-G640-□
	18	720mm	760mm	788mm	MI20-S720-□	MI20-D720-□	MI20-G720-□
	20	800mm	840mm	868mm	MI20-S800-□	MI20-D800-□	MI20-G800-□
	22	880mm	920mm	948mm	MI20-S880-□	MI20-D880-□	MI20-G880-□
	24	960mm	1000mm	1028mm	MI20-S960-□	MI20-D960-□	MI20-G960-□
	26	1040mm	1080mm	1108mm	MI20-S1040-□	MI20-D1040-□	MI20-G1040-□
	28	1120mm	1160mm	1188mm	MI20-S1120-□	MI20-D1120-□	MI20-G1120-□
	30	1200mm	1240mm	1268mm	MI20-S1200-□	MI20-D1200-□	MI20-G1200-□
