源头厂家,欢迎来厂考察,订购热线:0573-82300559
◆ 引进国外技术,性能可靠。器件全部采用国际大厂原装正品,质量保证,可提供清单。
◆ 根据现场使用经验,设计了一套独特软件算法,有效防止室外阳光、淤泥、昆虫等干扰。
◆ 长度从80mm-4m均为常规产品,规格种类齐全。
◆ 设计寿命6-8年,三包期24个月,三包期后基本终身保修,重大问题收取成本费用。
◆ 可选配室外使用专用外壳,自动除冰除霜,无视低温停机,防雨防尘防撞。
源头厂家,欢迎来厂考察,订购热线:0573-82300559
◆ 引进国外技术,性能可靠。器件全部采用国际大厂原装正品,质量保证,可提供清单。
◆ 根据现场使用经验,设计了一套独特软件算法,有效防止室外阳光、淤泥、昆虫等干扰。
◆ 长度从80mm-4m均为常规产品,规格种类齐全。
◆ 设计寿命6-8年,三包期24个月,三包期后基本终身保修,重大问题收取成本费用。
◆ 可选配室外使用专用外壳,自动除冰除霜,无视低温停机,防雨防尘防撞。

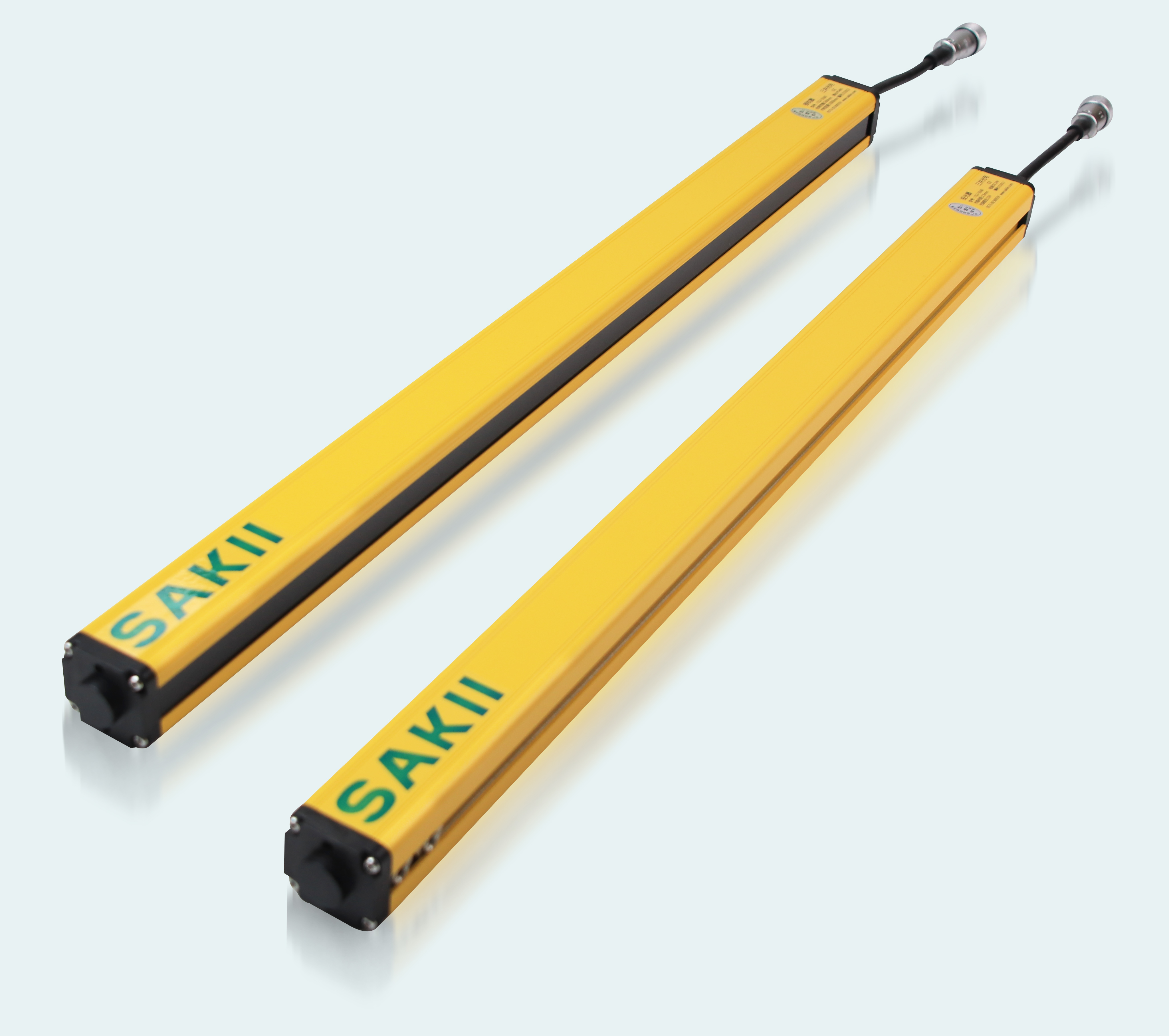

CM系列测量光幕传感器专用于室外使用,常规型测量光幕请选择CS系列。
CM系列测量光幕基础要点:
1、交货周期:本公司CM系列测量产品基本会库存备货,只需半小时组装及烧录程序即可。货期主要是需要出厂前检测及老化24-48小时,货期基本第二天或第三天发货,量大协商。
2、输出方式:RS485输出、NPN输出、PNP输出(其他输出方式需定做)。
3、光点间距:约等于测量精度,可选:20mm、40mm(其他可定做)。
4、扫描方式:测量光幕扫描方式为逐一扫描,并非所有红外灯同时点亮。光幕首先点亮第一个发射管,同时开启第一个接收管,判断第一光束是否遮光后关闭第一个发射管和接收管;等到第一组完全关闭后,再开启第二组红外发射管和接收管,以此类推直达所有光轴完成计算。所以光幕响应时间和光轴(光点)数量息息相关。
5、响应时间:CM系列测量光幕根据光轴(光点)数量计算响应时间,每一个光轴默认200微秒。假如一套光幕50个光点,常规情况下则本光幕响应时间为:200*50=10000微秒即10毫秒,RS485通讯输出时则需要加上通讯时间。
6、单套包含:投光器1只、接收器1只、电缆2条、说明书1份、安装配件1份、合格证1份。
我们的产品优势:
1、丰富的现场经验:铁路自动装车系统、矿山不停车装车系统、港口车辆高度测量、车辆检测站等场合均为我司CM系列产品常用场所,有着使用现场丰富的应对经验。
2、技术优势:CM系列测量光幕采用国外先进技术进行设计,采用叉分同步,性能优势明显以及能有效防止各种场合干扰,包含:抗电磁干扰、脉冲干扰、静电干扰、同步线被干扰、抗光干扰等。
3、质量优势:我公司产品红外对管采用台湾亿光公司产品,其余器件(连接器除外)全部采用进口器件,品质得到有效保障。主要采用:ST、TI、NXP、厚生、国巨、三星等国际大厂原装产品,并且采购最近批次的产品。
4、性能稳定:产品设计使用寿命8年,采用非球面光学镜头,能有效消除球差色差和滤除散光杂光,能有效屏蔽飞鸟、淤泥等室外物体的干扰,对射距离达到35米。
5、防摔抗震:坚固的外壳,厚度最薄处都有2.5mm(其他厂家基本是2.0mm或1.5mm),可以有效防止使用过程中被撞击;内部器件实现全部点胶(很多厂家无此步骤),防止运输过程中或者使用过程中被暴力摔坏。
6、专用外壳:测量光栅传感器在室外使用时除了阳光干扰还面临着以下问题:温度过低、湿度过高、镜面结冰、灰尘遮光、物体撞击、雨水浸泡等问题,我公司提供的室外光幕专用外壳自带温控开关、湿度开关、加热条并且本身厚度厚重量大耐撞击,可以有解决室外各种干扰。
7、售后无忧:产品三包期两年,在三包期内除人为损坏全部免费维修;三包期过后小问题免费维修重大问题仅收取成本费用。全国范围内可以实现有偿指导(江浙沪无偿上门)。
CM系列测量光幕传感器参数表:
项目 | 参数 | |
适用规格 | 国际规格 | 2006/42/EC(机械标准)、2014/30/EU(电磁兼容标准)、EN61496-1:2013(机械电敏防护安全一般要求规定)、EN61496-2:2013(机械电敏防护-安全光幕防护装置(AOPD)规定)、ICE 61508-1(2、3、4)-(ed.2)(SIL 1)(电子/电气相关功能性安全的标准)、SIL 3 |
欧州(EU加盟) | CE | |
北美 | UL(C+US) | |
韩国KCs标志(注2) | 韩国的S认证相当于欧盟的CE | |
中国GB | GB/T 19436.1、 GB/T 19436.2、GB 4584-2007 | |
有效距离 | 最大可达35米 | |
光轴间距 | 20mm、 40mm | |
对应的最小检测物体(分辨力) | 25mm、 50mm | |
有效开口角 | 对射距离8米时:20°(红外管直径5mm) | |
电源电压 | DC24V | |
控制输出 (OSSD1、OSSD2) | 输出型 | RS485、双路NPN、双路PNP |
最大负载电流 | 800 mA 以下*2 | |
残留电压(打开时) | ≤ 2.5V (默认 5 m电缆) | |
关闭时的电压 | ≤ 2V (默认 5 m电缆) | |
泄露电流 | ≤ 200 µA | |
最大负载容量 | 2.1 µF | |
负载连线电阻 | ≤ 3Ω(5米) | |
工作模式 | 所有光轴入光时ON,1光轴以上遮光时OFF(光幕传感器内部异常及同步信号异常时OFF) | |
保护电路 | 过压保护(限直流),浪涌保护,输出过载保护,短接虚焊保护(漏点)等 | |
反应时间 | 根据光轴数量 | |
同步方式 | 双线差分同步 | |
防干扰功能 | 配备。1.多光幕相互干扰功能;2.双线同步差分抗电磁干扰同步;3.抗光干扰功能:a.白炽灯:受光面照度5000LUX以下、太阳光:受光面照度20000LUX以下;3.耐电压AC1,000V 1分钟有电部分全部与外壳之间。 | |
测试输入功能 | 对应最小尺寸相同直径的胶棒测3次:分别靠近投光器、接收器、正中位置。材料:串口输出工具、万用表、继电器。 | |
外部设备监控功能 | 配备(信号输出同报警输出) | |
应用指示灯功能 | 配备 | |
屏蔽功能 | 需定制 | |
重启功能 | 配备 | |
节能功能 | 配备 | |
污损度 | 在固定对射距离内,保障所有光轴入光即可。 | |
耐环境性 | 保护构造 | IP67,加防护外壳时IP68。 |
使用环境温度 | :-10~﹢55℃(注意不可结露、结冰),加外壳专用外壳时-40~﹢55℃(无视结露、结冰),保存时:-35~﹢60℃ | |
使用环境湿度 | 20%~85%RH、保存时:20%~85%RH | |
使用环境照明度 | 白炽灯:受光面照度5000LUX以下、太阳光:受光面照度20000LUX以下 | |
耐电压 | AC1,000V 1分钟有电部分全部与外壳之间 | |
绝缘电阻 | 100MΩ以上,基于DC500V的高阻表,有电部分全部与外壳之间 | |
耐振动 | 频率10~55Hz 多振幅0.75mm X,Y和Z方向各2小时 | |
耐冲击 | 加速度300m/s X2 ,Y和Z方向各3次 | |
辅助系统类型 | 指示灯对光及故障显示 | |
投光元件 | 红外调制光源(850nm或940nm) | |
材质 | 铝型材外壳,尼龙端盖 | |
连接方式 | 连接电缆(带航空插头) | |
电缆延长 | 5米 | |
固定屏蔽功能 | 需定制 | |
降低分辨率功能 | 无:这里对应的应该是浮动盲区功能,需定制 | |
PC软件 | 无需软件调试 | |
货期 | 根据数量2~15天。30套以下做货1天,出厂检测前检测1~2天,共2-3天。 | |
备注(售前售后) | 三包期24个月,人为损坏及超出三包期收取成本费用。 |
CM系列测量光栅传感器外形尺寸图如下:
测量光幕传感器选型要素如下:
1、光轴间距:也叫光点间距,每两条光之间的间隔距离,每个发光源在电路板上是固定焊接的,所以光轴间距和精度及产品价格息息相关。CM系列测量光栅传感器光轴间距可选:20mm、40mm(其他可定制)。
2、检测范围:很多时候也大概说成光幕长度,检测范围+盲区+端盖+支架长度=测量光幕外形总长,CM系列盲区为62mm,上下端盖总厚度为28mm,正装支架还需要加上40mm,具体请看尺寸图。
3、输出方式:RS485输出、NPN输出、PNP输出(其他输出方式需定做)。
4、对射距离:CM系列测量光栅传感器专为室外使用研发,因室外受太阳光干扰,光幕投光器发射功率会很强劲,所以CM系列不适合用于室内近距离场合,室外距离最远35米。
5、安装方式:背装支架安装方式、正装支架安装方式、侧装支架安装方式。
选 型 手 册
CM20系列选型表: 光轴间距20mm
光点间距 | 光点数 | 测量范围 | 背装外形总长 | 正装外形总长 | 型号: RS485输出 | 型号: NPN输出 | 型号: PNP输出 |
20mm | 8 | 160mm | 250mm | 282mm | CM20-S160-□ | CM20-D160-□ | CM20-G160-□ |
12 | 240mm | 330mm | 362mm | CM20-S240-□ | CM20-D240-□ | CM20-G240-□ | |
16 | 320mm | 410mm | 442mm | CM20-S320-□ | CM20-D320-□ | CM20-G320-□ | |
20 | 400mm | 490mm | 522mm | CM20-S400-□ | CM20-D400-□ | CM20-G400-□ | |
24 | 480mm | 570mm | 602mm | CM20-S480-□ | CM20-D480-□ | CM20-G480-□ | |
28 | 560mm | 650mm | 682mm | CM20-S560-□ | CM20-D560-□ | CM20-G560-□ | |
32 | 640mm | 730mm | 762mm | CM20-S640-□ | CM20-D640-□ | CM20-G640-□ | |
36 | 720mm | 810mm | 842mm | CM20-S720-□ | CM20-D720-□ | CM20-G720-□ | |
40 | 800mm | 890mm | 922mm | CM20-S800-□ | CM20-D800-□ | CM20-G800-□ | |
44 | 880mm | 970mm | 1002mm | CM20-S880-□ | CM20-D880-□ | CM20-G880-□ | |
48 | 960mm | 1050mm | 1082mm | CM20-S960-□ | CM20-D960-□ | CM20-G960-□ | |
52 | 1040mm | 1130mm | 1162mm | CM20-S1040-□ | CM20-D1040-□ | CM20-G1040-□ | |
56 | 1120mm | 1210mm | 1242mm | CM20-S1120-□ | CM20-D1120-□ | CM20-G1120-□ | |
60 | 1200mm | 1290mm | 1322mm | CM20-S1200-□ | CM20-D1200-□ | CM20-G1200-□ | |
64 | 1280mm | 1370mm | 1402mm | CM20-S1280-□ | CM20-D1280-□ | CM20-G1280-□ | |
68 | 1360mm | 1450mm | 1482mm | CM20-S1360-□ | CM20-D1360-□ | CM20-G1360-□ | |
72 | 1440mm | 1530mm | 1562mm | CM20-S1440-□ | CM20-D1440-□ | CM20-G1440-□ | |
76 | 1520mm | 1610mm | 1642mm | CM20-S1520-□ | CM20-D1520-□ | CM20-G1520-□ | |
80 | 1600mm | 1690mm | 1722mm | CM20-S1600-□ | CM20-D1600-□ | CM20-G1600-□ | |
84 | 1680mm | 1770mm | 1802mm | CM20-S1680-□ | CM20-D1680-□ | CM20-G1680-□ | |
88 | 1760mm | 1850mm | 1882mm | CM20-S1760-□ | CM20-D1760-□ | CM20-G1760-□ | |
92 | 1840mm | 1930mm | 1962mm | CM20-S1840-□ | CM20-D1840-□ | CM20-G1840-□ | |
96 | 1920mm | 2010mm | 2042mm | CM20-S1920-□ | CM20-D1920-□ | CM20-G1920-□ | |
100 | 2000mm | 2090mm | 2122mm | CM20-S2000-□ | CM20-D2000-□ | CM20-G2000-□ | |
104 | 2080mm | 2170mm | 2202mm | CM20-S2080-□ | CM20-D2080-□ | CM20-G2080-□ | |
108 | 2160mm | 2250mm | 2282mm | CM20-S2160-□ | CM20-D2160-□ | CM20-G2160-□ | |
112 | 2240mm | 2330mm | 2362mm | CM20-S2240-□ | CM20-D2240-□ | CM20-G2240-□ | |
116 | 2320mm | 2410mm | 2442mm | CM20-S2320-□ | CM20-D2320-□ | CM20-G2320-□ | |
120 | 2400mm | 2490mm | 2522mm | CM20-S2400-□ | CM20-D2400-□ | CM20-G2400-□ | |
124 | 2480mm | 2570mm | 2602mm | CM20-S2480-□ | CM20-D2480-□ | CM20-G2480-□ | |
128 | 2560mm | 2650mm | 2682mm | CM20-S2560-□ | CM20-D2560-□ | CM20-G2560-□ | |
132 | 2640mm | 2730mm | 2762mm | CM20-S2640-□ | CM20-D2640-□ | CM20-G2640-□ | |
136 | 2720mm | 2810mm | 2842mm | CM20-S2720-□ | CM20-D2720-□ | CM20-G2720-□ | |
140 | 2800mm | 2890mm | 2922mm | CM20-S2800-□ | CM20-D2800-□ | CM20-G2800-□ | |
144 | 2880mm | 2970mm | 3002mm | CM20-S2880-□ | CM20-D2880-□ | CM20-G2880-□ | |
148 | 2960mm | 3050mm | 3082mm | CM20-S2960-□ | CM20-D2960-□ | CM20-G2960-□ | |
152 | 3040mm | 3130mm | 3162mm | CM20-S3040-□ | CM20-D3040-□ | CM20-G3040-□ | |
156 | 3120mm | 3210mm | 3242mm | CM20-S3120-□ | CM20-D3120-□ | CM20-G3120-□ | |
160 | 3200mm | 3290mm | 3322mm | CM20-S3200-□ | CM20-D3200-□ | CM20-G3200-□ | |
164 | 3280mm | 3370mm | 3402mm | CM20-S3280-□ | CM20-D3280-□ | CM20-G3280-□ | |
168 | 3360mm | 3450mm | 3482mm | CM20-S3360-□ | CM20-D3360-□ | CM20-G3360-□ | |
172 | 3440mm | 3530mm | 3562mm | CM20-S3440-□ | CM20-D3440-□ | CM20-G3440-□ | |
176 | 3520mm | 3610mm | 3642mm | CM20-S3520-□ | CM20-D3520-□ | CM20-G3520-□ | |
180 | 3600mm | 3690mm | 3722mm | CM20-S3600-□ | CM20-D3600-□ | CM20-G3600-□ | |
184 | 3680mm | 3770mm | 3802mm | CM20-S3680-□ | CM20-D3680-□ | CM20-G3680-□ | |
188 | 3760mm | 3850mm | 3882mm | CM20-S3760-□ | CM20-D3760-□ | CM20-G3760-□ | |
192 | 3840mm | 3930mm | 3962mm | CM20-S3840-□ | CM20-D3840-□ | CM20-G3840-□ | |
196 | 3920mm | 4010mm | 4042mm | CM20-S3920-□ | CM20-D3920-□ | CM20-G3920-□ |
CM40系列选型表: 光轴间距40mm
光点间距 | 光点数 | 测量范围 | 背装外形总长 | 正装外形总长 | 型号: RS485输出 | 型号: NPN输出 | 型号: PNP输出 |
40mm | 4 | 160mm | 250mm | 282mm | CM40-S160-□ | CM40-D160-□ | CM40-G160-□ |
6 | 240mm | 330mm | 362mm | CM40-S240-□ | CM40-D240-□ | CM40-G240-□ | |
8 | 320mm | 410mm | 442mm | CM40-S320-□ | CM40-D320-□ | CM40-G320-□ | |
10 | 400mm | 490mm | 522mm | CM40-S400-□ | CM40-D400-□ | CM40-G400-□ | |
12 | 480mm | 570mm | 602mm | CM40-S480-□ | CM40-D480-□ | CM40-G480-□ | |
14 | 560mm | 650mm | 682mm | CM40-S560-□ | CM40-D560-□ | CM40-G560-□ | |
16 | 640mm | 730mm | 762mm | CM40-S640-□ | CM40-D640-□ | CM40-G640-□ | |
18 | 720mm | 810mm | 842mm | CM40-S720-□ | CM40-D720-□ | CM40-G720-□ | |
20 | 800mm | 890mm | 922mm | CM40-S800-□ | CM40-D800-□ | CM40-G800-□ | |
22 | 880mm | 970mm | 1002mm | CM40-S880-□ | CM40-D880-□ | CM40-G880-□ | |
24 | 960mm | 1050mm | 1082mm | CM40-S960-□ | CM40-D960-□ | CM40-G960-□ | |
26 | 1040mm | 1130mm | 1162mm | CM40-S1040-□ | CM40-D1040-□ | CM40-G1040-□ | |
28 | 1120mm | 1210mm | 1242mm | CM40-S1120-□ | CM40-D1120-□ | CM40-G1120-□ | |
30 | 1200mm | 1290mm | 1322mm | CM40-S1200-□ | CM40-D1200-□ | CM40-G1200-□ | |
32 | 1280mm | 1370mm | 1402mm | CM40-S1280-□ | CM40-D1280-□ | CM40-G1280-□ | |
34 | 1360mm | 1450mm | 1482mm | CM40-S1360-□ | CM40-D1360-□ | CM40-G1360-□ | |
36 | 1440mm | 1530mm | 1562mm | CM40-S1440-□ | CM40-D1440-□ | CM40-G1440-□ | |
38 | 1520mm | 1610mm | 1642mm | CM40-S1520-□ | CM40-D1520-□ | CM40-G1520-□ | |
40 | 1600mm | 1690mm | 1722mm | CM40-S1600-□ | CM40-D1600-□ | CM40-G1600-□ | |
42 | 1680mm | 1770mm | 1802mm | CM40-S1680-□ | CM40-D1680-□ | CM40-G1680-□ | |
44 | 1760mm | 1850mm | 1882mm | CM40-S1760-□ | CM40-D1760-□ | CM40-G1760-□ | |
46 | 1840mm | 1930mm | 1962mm | CM40-S1840-□ | CM40-D1840-□ | CM40-G1840-□ | |
48 | 1920mm | 2010mm | 2042mm | CM40-S1920-□ | CM40-D1920-□ | CM40-G1920-□ | |
50 | 2000mm | 2090mm | 2122mm | CM40-S2000-□ | CM40-D2000-□ | CM40-G2000-□ | |
52 | 2080mm | 2170mm | 2202mm | CM40-S2080-□ | CM40-D2080-□ | CM40-G2080-□ | |
54 | 2160mm | 2250mm | 2282mm | CM40-S2160-□ | CM40-D2160-□ | CM40-G2160-□ | |
56 | 2240mm | 2330mm | 2362mm | CM40-S2240-□ | CM40-D2240-□ | CM40-G2240-□ | |
58 | 2320mm | 2410mm | 2442mm | CM40-S2320-□ | CM40-D2320-□ | CM40-G2320-□ | |
60 | 2400mm | 2490mm | 2522mm | CM40-S2400-□ | CM40-D2400-□ | CM40-G2400-□ | |
62 | 2480mm | 2570mm | 2602mm | CM40-S2480-□ | CM40-D2480-□ | CM40-G2480-□ | |
64 | 2560mm | 2650mm | 2682mm | CM40-S2560-□ | CM40-D2560-□ | CM40-G2560-□ | |
66 | 2640mm | 2730mm | 2762mm | CM40-S2640-□ | CM40-D2640-□ | CM40-G2640-□ | |
68 | 2720mm | 2810mm | 2842mm | CM40-S2720-□ | CM40-D2720-□ | CM40-G2720-□ | |
70 | 2800mm | 2890mm | 2922mm | CM40-S2800-□ | CM40-D2800-□ | CM40-G2800-□ | |
72 | 2880mm | 2970mm | 3002mm | CM40-S2880-□ | CM40-D2880-□ | CM40-G2880-□ | |
74 | 2960mm | 3050mm | 3082mm | CM40-S2960-□ | CM40-D2960-□ | CM40-G2960-□ | |
76 | 3040mm | 3130mm | 3162mm | CM40-S3040-□ | CM40-D3040-□ | CM40-G3040-□ | |
78 | 3120mm | 3210mm | 3242mm | CM40-S3120-□ | CM40-D3120-□ | CM40-G3120-□ | |
80 | 3200mm | 3290mm | 3322mm | CM40-S3200-□ | CM40-D3200-□ | CM40-G3200-□ | |
82 | 3280mm | 3370mm | 3402mm | CM40-S3280-□ | CM40-D3280-□ | CM40-G3280-□ | |
84 | 3360mm | 3450mm | 3482mm | CM40-S3360-□ | CM40-D3360-□ | CM40-G3360-□ | |
86 | 3440mm | 3530mm | 3562mm | CM40-S3440-□ | CM40-D3440-□ | CM40-G3440-□ | |
88 | 3520mm | 3610mm | 3642mm | CM40-S3520-□ | CM40-D3520-□ | CM40-G3520-□ | |
90 | 3600mm | 3690mm | 3722mm | CM40-S3600-□ | CM40-D3600-□ | CM40-G3600-□ | |
92 | 3680mm | 3770mm | 3802mm | CM40-S3680-□ | CM40-D3680-□ | CM40-G3680-□ | |
94 | 3760mm | 3850mm | 3882mm | CM40-S3760-□ | CM40-D3760-□ | CM40-G3760-□ | |
96 | 3840mm | 3930mm | 3962mm | CM40-S3840-□ | CM40-D3840-□ | CM40-G3840-□ | |
98 | 3920mm | 4010mm | 4042mm | CM40-S3920-□ | CM40-D3920-□ | CM40-G3920-□ |
