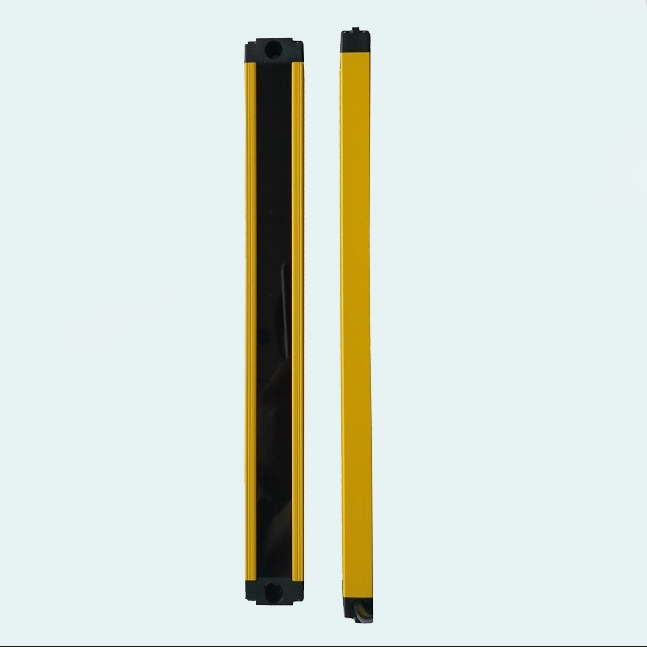

LC系列超薄安全光栅
源头厂家,欢迎来厂考察，订购热线：0573-82300559
◆超薄型安全光栅,厚度仅为13mm，小巧外观，节省更多安装空间。
◆采用光同步技术，接线更简单，无需同步线。
◆采用全塑料外壳，防静电。
◆分为正面发光型和侧面发光型，满足不同需求。
源头厂家,欢迎来厂考察，订购热线：0573-82300559
◆超薄型安全光栅,厚度仅为13mm，小巧外观，节省更多安装空间。
◆采用光同步技术，接线更简单，无需同步线。
◆采用全塑料外壳，防静电。
◆分为正面发光型和侧面发光型，满足不同需求。
▶ 嘉兴三井机电设备有限光速专业生产各类安全光幕、测量光幕传感器。品牌：SAKii。
▶ LC系列超薄型安全光栅设计寿命6-8年，三包期24个月，三包期后基本终身保修，重大问题收取成本费用。
▶ LC系列超薄安全光幕欧洲先进的技术设计方案，采用光同步方式，器件全部采用国际大厂原装正品，质量保证。
▶ LC系列微型安全光栅分为正面发光型和侧面发光型。
▶ 全塑料外壳，壁厚1.5mm，有效防止静电。
▶ 真正意义上的安全光幕，每80毫秒自检，符合国家各项电气标准。
▶ 电路板上对电源干扰、静电干扰、脉冲干扰、浪涌干扰均设计防护措施，性能优越。
▶ 单套包含：投光器1只、接收器1只、电缆2条、说明书1份、安装配件1份、合格证1份
LC系列超薄安全光幕尺寸图：
LC系列微型安全光幕参数表：
项目 | 参数 | |
规格 | 欧州(EU加盟) | CE |
中国GB | GB/T 19436.1、 GB/T 19436.2、GB 4584-2007 | |
有效距离 | 最大可达6米，常规0-2米，超过2米请备注。 | |
光轴间距 | 10mm、 20mm、 40mm | |
对应的最小检测物体(分辨力) | 15mm、 25mm、 50mm | |
电源电压 | DC24V | |
控制输出 (OSSD1、OSSD2) | 输出类型 | NPN、PNP |
最大负载电流 | 800 mA 以下*2 | |
残留电压（打开时） | ≤ 2.5V (默认 5 m电缆) | |
关闭时的电压 | ≤ 2V (默认 5 m电缆) | |
泄露电流 | ≤ 200 µA | |
最大负载容量 | 2.1 µF | |
负载连线电阻 | ≤ 3Ω（5米） | |
反应时间 | ≤ 15毫秒 | |
同步方式 | 光同步 | |
耐环境性 | 保护构造 | IP65 |
使用环境温度 | ：-10~﹢55℃(注意不可结露、结冰)，加外壳专用外壳时-40~﹢55℃(无视结露、结冰)，保存时：-35~﹢60℃ | |
使用环境湿度 | 20%~85%RH、保存时：20%~85%RH | |
使用环境照明度 | 白炽灯：受光面照度5000LUX以下、太阳光：受光面照度20000LUX以下 | |
耐电压 | AC1,000V 1分钟有电部分全部与外壳之间 | |
绝缘电阻 | 100MΩ以上，基于DC500V的高阻表，有电部分全部与外壳之间 | |
材质 | PC外壳，尼龙端盖 | |
连接方式 | 连接电缆（带航空插头） | |
LC系列超薄安全光幕选型要素：
1、光轴间距：也叫光点间距，每两条光之间的间隔距离，光轴间距即为检测精度。LC系列光同步安全光栅光轴间距可选：10mm、20mm、40mm(其他可定制)。
2、检测范围：安全光栅很多时候时垂直于地面安装，所以也称保护高度，很多时候也大概说成光幕长度。
3、输出方式：NPN输出、PNP输出。
4、输出动作：通光常闭、通光常开（默认通光常闭）。
5、发光面：正面发光型（25mm面发射和接收）、侧面发光型（13mm面发射和接收）。
选 型 手 册
LC10系列选型表： 光轴间距10mm
光点间距 | 光点数 | 检测范围 (保护高度) | 开孔尺寸 | 外形总长 | 最小检测物 | 型号: NPN输出 | 型号: PNP输出 |
10mm | 8 | 80mm | 110mm | 120mm | 15mm | LC10-D□80-□ | LC10-G□80-□ |
12 | 120mm | 150mm | 160mm | 15mm | LC10-D□120-□ | LC10-G□120-□ | |
16 | 160mm | 190mm | 200mm | 15mm | LC10-D□160-□ | LC10-G□160-□ | |
20 | 200mm | 230mm | 240mm | 15mm | LC10-D□200-□ | LC10-G□200-□ | |
24 | 240mm | 270mm | 280mm | 15mm | LC10-D□240-□ | LC10-G□240-□ | |
28 | 280mm | 310mm | 320mm | 15mm | LC10-D□280-□ | LC10-G□280-□ | |
32 | 320mm | 350mm | 360mm | 15mm | LC10-D□320-□ | LC10-G□320-□ | |
36 | 360mm | 390mm | 400mm | 15mm | LC10-D□360-□ | LC10-G□360-□ | |
40 | 400mm | 430mm | 440mm | 15mm | LC10-D□400-□ | LC10-G□400-□ | |
44 | 440mm | 470mm | 480mm | 15mm | LC10-D□440-□ | LC10-G□440-□ | |
48 | 480mm | 510mm | 520mm | 15mm | LC10-D□480-□ | LC10-G□480-□ | |
52 | 520mm | 550mm | 560mm | 15mm | LC10-D□520-□ | LC10-G□520-□ | |
56 | 560mm | 590mm | 600mm | 15mm | LC10-D□560-□ | LC10-G□560-□ | |
60 | 600mm | 630mm | 640mm | 15mm | LC10-D□600-□ | LC10-G□600-□ | |
64 | 640mm | 670mm | 680mm | 15mm | LC10-D□640-□ | LC10-G□640-□ | |
68 | 680mm | 710mm | 720mm | 15mm | LC10-D□680-□ | LC10-G□680-□ | |
72 | 720mm | 750mm | 760mm | 15mm | LC10-D□720-□ | LC10-G□720-□ | |
76 | 760mm | 790mm | 800mm | 15mm | LC10-D□760-□ | LC10-G□760-□ | |
80 | 800mm | 830mm | 840mm | 15mm | LC10-D□800-□ | LC10-G□800-□ | |
84 | 840mm | 870mm | 880mm | 15mm | LC10-D□840-□ | LC10-G□840-□ | |
88 | 880mm | 910mm | 920mm | 15mm | LC10-D□880-□ | LC10-G□880-□ |
LC20系列选型表： 光轴间距20mm
光点间距 | 光点数 | 检测范围 (保护高度) | 开孔尺寸 | 外形总长 | 最小检测物 | 型号: NPN输出 | 型号: PNP输出 |
20mm | 4 | 80mm | 110mm | 120mm | 25mm | LC20-D□80-□ | LC20-G□80-□ |
6 | 120mm | 150mm | 160mm | 25mm | LC20-D□120-□ | LC20-G□120-□ | |
8 | 160mm | 190mm | 200mm | 25mm | LC20-D□160-□ | LC20-G□160-□ | |
10 | 200mm | 230mm | 240mm | 25mm | LC20-D□200-□ | LC20-G□200-□ | |
12 | 240mm | 270mm | 280mm | 25mm | LC20-D□240-□ | LC20-G□240-□ | |
14 | 280mm | 310mm | 320mm | 25mm | LC20-D□280-□ | LC20-G□280-□ | |
16 | 320mm | 350mm | 360mm | 25mm | LC20-D□320-□ | LC20-G□320-□ | |
18 | 360mm | 390mm | 400mm | 25mm | LC20-D□360-□ | LC20-G□360-□ | |
20 | 400mm | 430mm | 440mm | 25mm | LC20-D□400-□ | LC20-G□400-□ | |
22 | 440mm | 470mm | 480mm | 25mm | LC20-D□440-□ | LC20-G□440-□ | |
24 | 480mm | 510mm | 520mm | 25mm | LC20-D□480-□ | LC20-G□480-□ | |
26 | 520mm | 550mm | 560mm | 25mm | LC20-D□520-□ | LC20-G□520-□ | |
28 | 560mm | 590mm | 600mm | 25mm | LC20-D□560-□ | LC20-G□560-□ | |
30 | 600mm | 630mm | 640mm | 25mm | LC20-D□600-□ | LC20-G□600-□ | |
32 | 640mm | 670mm | 680mm | 25mm | LC20-D□640-□ | LC20-G□640-□ | |
34 | 680mm | 710mm | 720mm | 25mm | LC20-D□680-□ | LC20-G□680-□ | |
36 | 720mm | 750mm | 760mm | 25mm | LC20-D□720-□ | LC20-G□720-□ | |
38 | 760mm | 790mm | 800mm | 25mm | LC20-D□760-□ | LC20-G□760-□ | |
40 | 800mm | 830mm | 840mm | 25mm | LC20-D□800-□ | LC20-G□800-□ | |
42 | 840mm | 870mm | 880mm | 25mm | LC20-D□840-□ | LC20-G□840-□ | |
44 | 880mm | 910mm | 920mm | 25mm | LC20-D□880-□ | LC20-G□880-□ |
LC40系列选型表： 光轴间距40mm
光点间距 | 光点数 | 检测范围 (保护高度) | 开孔尺寸 | 外形总长 | 最小检测物 | 型号: NPN输出 | 型号: PNP输出 |
40mm | 2 | 80mm | 110mm | 120mm | 50mm | LC40-D□80-□ | LC40-G□80-□ |
4 | 160mm | 190mm | 200mm | 50mm | LC40-D□160-□ | LC40-G□160-□ | |
6 | 240mm | 270mm | 280mm | 50mm | LC40-D□240-□ | LC40-G□240-□ | |
8 | 320mm | 350mm | 360mm | 50mm | LC40-D□320-□ | LC40-G□320-□ | |
10 | 400mm | 430mm | 440mm | 50mm | LC40-D□400-□ | LC40-G□400-□ | |
12 | 480mm | 510mm | 520mm | 50mm | LC40-D□480-□ | LC40-G□480-□ | |
14 | 560mm | 590mm | 600mm | 50mm | LC40-D□560-□ | LC40-G□560-□ | |
16 | 640mm | 670mm | 680mm | 50mm | LC40-D□640-□ | LC40-G□640-□ | |
18 | 720mm | 750mm | 760mm | 50mm | LC40-D□720-□ | LC40-G□720-□ | |
20 | 800mm | 830mm | 840mm | 50mm | LC40-D□800-□ | LC40-G□800-□ | |
22 | 880mm | 910mm | 920mm | 50mm | LC40-D□880-□ | LC40-G□880-□ |
